我們都知道螺紋環規是用來是測量外螺紋尺寸的正確性的工具。而螺紋環規又分為通規和止規那么通規和止規的區別在哪里呢？下面森垚小編帶大家了解一下螺紋環規中通規和止規的區別在哪里。

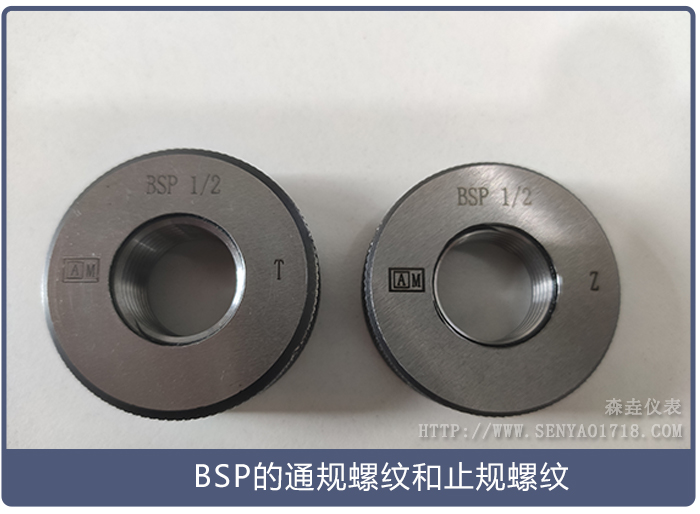

螺紋通規和止規的區別就是通規是指螺紋的最大值，而止規是指螺紋的最小值，通規就是螺紋能整個旋到底，而止規只能旋二三個牙就旋不下去了，在一般情況下，通規工作表面比止規工作表面長0.5-1倍左右。圖中左邊是螺紋通規，字母代表為T，右邊則是螺紋止規，字母代表為Z，每種規格螺紋環規又分為通規和止規兩種,檢查時只有當通規能與工件外螺紋旋合通過，而止規只與工件外螺紋部分旋合,旋合量不超過兩個螺距時，可判定該外螺紋合格；除此之外可判定外螺紋尺寸不合格。
