雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。雙金屬溫度計應用于化學和石油化工產業；動力工程；食物領域；機械制造和一般工廠建設。今天森垚小編就帶大家來了解一下雙金屬溫度計的組成。

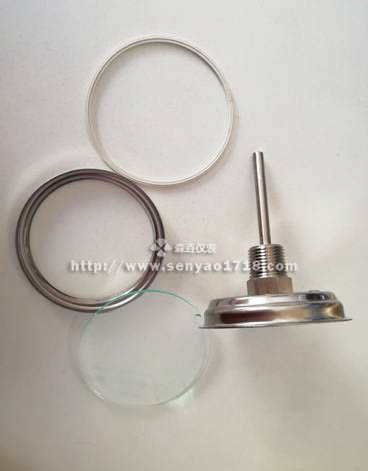

雙金屬溫度計的結構是由感溫管、接頭、底殼、上蓋、螺牙、調節螺絲、指針、面板、表蒙等組成。

結構形式：軸向型、徑向型、萬向型；

指針：普通指針、可調指針；

上蓋圈：滾邊式、壓邊式、可拆式；

面板：盤型面板、普通面板；

表蒙：玻璃；

外殼材質：全不銹鋼SS304；

感溫管材質：SS304、SS316、銅；

螺牙：根據設備配備相應規格螺牙；

感溫管：由測溫目標的插入深度來決定管長。

為了滿足不同設備的特點，工業雙金屬溫度計溫度范圍、感溫管長度和螺牙是可以定制的，方便使用。

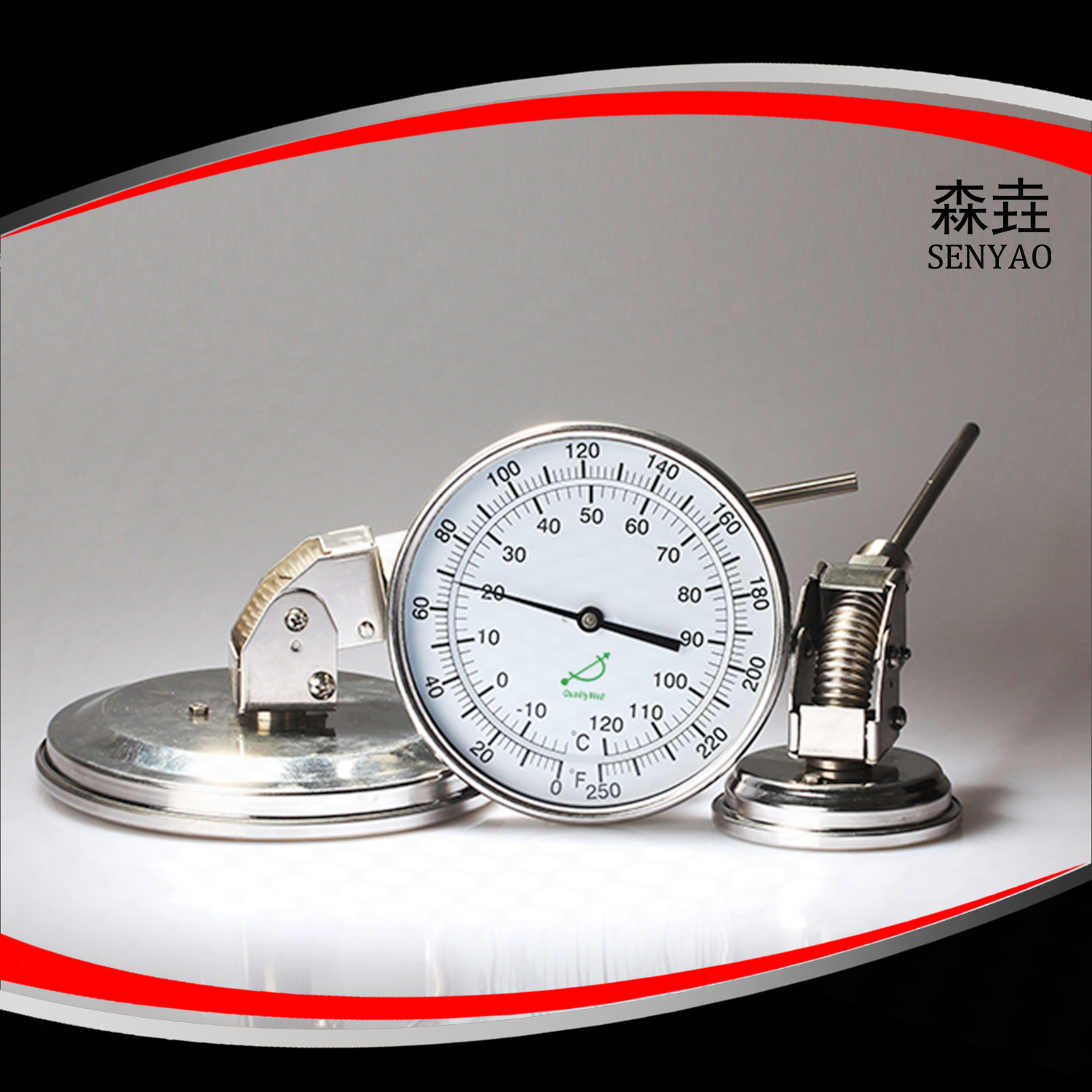

型號：A500C(WSS4B825150)

類型：熱套式雙金屬溫度計

結構型式：萬向型

上蓋圈：滾邊式,盤型面板

材料：全不銹鋼SS304

牙頭：1/2"NPT 其他可選

表面直徑：120mm

感溫管直徑：6.35mm

感溫管長度:150mm(50-1200mm可選）

溫度范圍：0-160C (可客戶定制）

精度：±1.5-1-1.5%

表蒙：玻璃

雙金屬溫度計是將繞成螺紋旋形的熱雙金屬片作為感溫器件，并把它裝在保護套管內，其中一端固定，稱為固定端，另一端連接在一根細軸上，稱為自由端。在自由端線軸上裝有指針。當溫度發生變化時，感溫器件的自由端隨之發生轉動，帶動細軸上的指針產生角度變化，在標度盤上指示對應的溫度。
