1、雙金屬溫度計的應用

　 工業用雙金屬溫度計適用于中低溫現場檢測，可直接測量液體、氣體和蒸汽的溫度，具有無汞害、指示清晰，堅固、耐振。儀表全部采用不銹鋼材料，具有良好的防水、耐腐性能。廣泛應用于石油、化工、冶金、紡織、食品等工業?？梢灾苯訙y量各種生產過程中的-80℃-+600℃范圍內液體蒸汽和氣體介質溫度。

2、雙金屬溫度計的特點

　　現場顯示溫度，直觀方便
　　無汞害，安全可靠，使用壽命長
　　多種結構形式，可滿足不同要求
　　應用范圍廣，一般為-80℃-+600℃

3、雙金屬溫度計的結構

4、雙金屬溫度計的工作原理

　　WSS系列雙金屬溫度計是利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。為提高測溫靈敏度，通常將金屬片制成螺旋卷形狀。當多層金屬片的溫度改變時，各層金屬膨脹或收縮量不等，使得螺旋卷卷起或松開。由于螺旋卷的一端固定而另一端和一可以自由轉動的指針相連，因此，當雙金屬片感受到溫度變化時，指針即可在一圓形分度標尺上指示出溫度來。

5、主要技術參數

　　產品執行標準： 國標：JB/T8803-1998；歐標EN13190：2001E；美標AMSE B40.200-2008
　　標度盤公稱直徑：25、28、35、44、50、63、80、100、120、150mm
　　精度等級：1.0、1.5
　　防護等級：IP45，IP55，IP65
　　材質：SS304，316，316L

6、測溫范圍

7、正常工作大氣條件

8、安裝方向圖示

  (1)角型（軸向型）  檢測元件軸線與標度盤平面垂直的形式，也稱軸向型。,
  (2)直型（徑向型）  檢測元件軸線與標度盤平面平行的形式，也稱徑向型。
  (3)萬向型   除具有軸向型、徑向型的功能外，并能由此轉為可調試的任意角度。

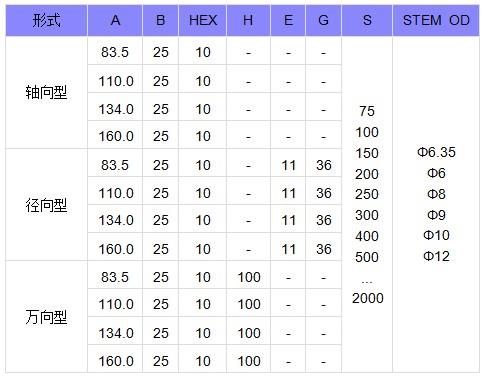

9、外形尺寸

10、安裝固定形式

11、雙金屬溫度計型號命名方式

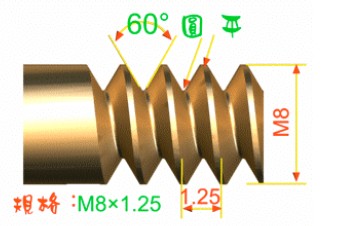

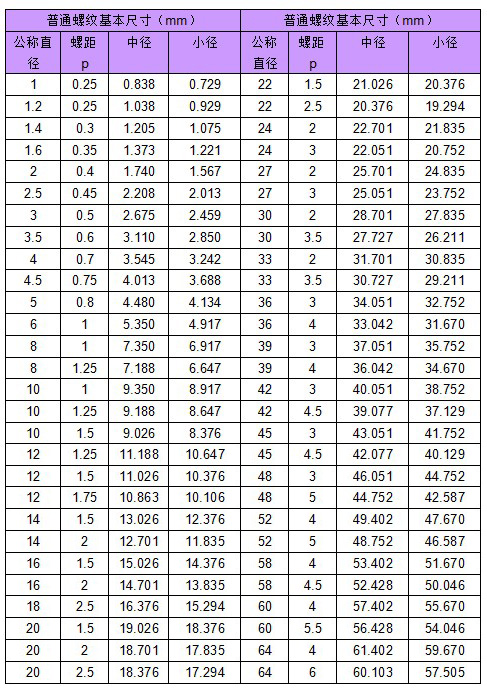

12、普通螺紋標準規格表

13、雙金屬溫度計的選型須知
    型號
    表盤直徑
    精度等級
    安裝固定形式
    測溫范圍
    插入深度
    螺紋尺寸　

例A：萬向型雙金屬溫度計，表盤直徑100，測溫范圍0-400℃，1.5級，活動外螺紋 M27x2，長度450mm，L=450mm
