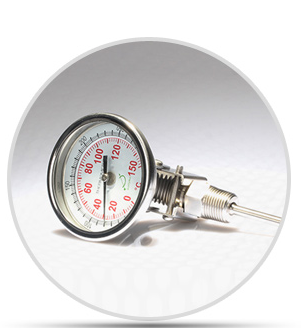

指針式溫度計又稱雙金屬溫度計，廣泛應用于工業、石油、化工、供熱、管道、電廠、船舶等行業和領域。其工作原理是將熱雙金屬片繞成螺旋狀旋動狀，用作感溫裝置，并將其安裝在保護套管內，一端固定，另一端固定，被稱為自由端，被稱為細軸。無端軸上安裝有指針。隨著溫度的變化，溫度檢測裝置的自由端隨之轉動，驅動細長軸上的指針產生角度變化，指示相應的標度盤溫度。本文以萬向型雙金屬溫度計(A300-1)為例，介紹指針式溫度計的內部結構。

說明：

型號：A300C

類型：熱套式雙金屬溫度計

安裝方向：萬向型

上蓋圈：滾邊式，盤形面板

材質：SS304全不銹鋼

螺紋：1/2"NPT其它可選

表面直徑：80mm

感溫管直徑：6.35mm

感溫管長度：150mm(50-2000mm可供選擇)

溫度范圍：0-150℃(可由客戶定做)

精確度：±1.5%

表蒙：玻璃

防護等級：IP65

產品特性：

溫度實時顯示，直觀方便，安全可靠，壽命長，讀數快。

使用說明：

本溫度表在使用中應注意清潔和檢查，并定期對測量值進行檢測。

提供服務：

可180度旋轉角度觀測，為適應不同設備的特點，可定做感溫管長度、螺牙等參數。
