雙金屬溫度計大家都知道，它是一種測量中低溫度的現場檢測儀表。工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片，利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。

雙金屬溫度計是將繞成螺紋旋形的熱雙金屬片作為感溫器件，并把它裝在保護套管內，其中一端固定，稱為固定端，另一端連接在一根細軸上，成為自由端。在自由端線軸上裝有指針。當溫度發生變化時，感溫器件的自由端隨之發生轉動，帶動細軸上的指針產生角度變化，在標度盤上指示對應的溫度；直型表則通過轉向傳動機構帶動指針變化。由于感溫器件與溫度變化呈線性關系，因此雙金屬溫度傳感器指針?biāo)甘镜奈恢靡簿褪潜粶y量的溫度數值。表殼材料可以是鋼板、鑄合金和不銹鋼板；檢測元件還具有抽芯式結構；可調角型溫度傳感器的表頭部分借助于波紋管，轉角機構等零件，可以由角型到直型或從直型到角型任意角度轉變。

按雙金屬溫度計指針盤與保護管的連接方向可以把雙金屬溫度計分成軸向型、徑向型、135°向型和萬向型四種。

1、 軸向雙金屬溫度計：指針盤與保護管垂直連接。

2、 徑向性雙金屬溫度計：指針管與保護管平行連接。

3、 135°向型雙金屬溫度計：指針盤與保護管成135°連接。

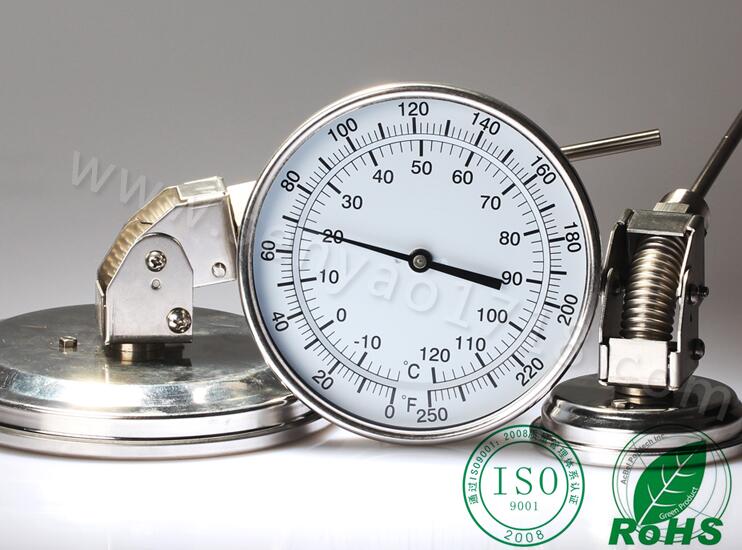

4、 萬向型雙金屬溫度計：指針盤與保護管連接角度可任意調整。

為了適應實際生產的需要，雙金屬溫度計具有不同的安裝固定形式：可動外螺紋管接頭、可動內螺紋管接頭、固定螺紋接頭、卡套螺紋接頭、卡套法蘭接頭和固定法蘭。

以上就是雙金屬溫度計的介紹，你應該知道了吧？
