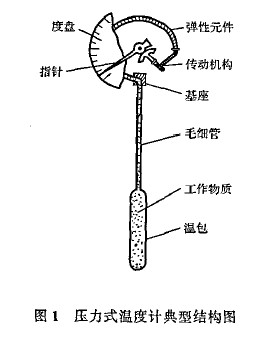

壓力式溫度計的草圖
壓力式溫度計是一種遠傳測溫的儀表,它的工作原理是基于密閉測溫系統內蒸發液體的飽和氣壓力和溫度之間的變化關系,而進行溫度測量的。當溫包感受到溫度變化時,密閉系統內飽和蒸氣產生相應的壓力,引起彈性元件曲率的變化,使其自由端產生位移,再由齒輪放大機構把位移變為指示值。今天我們就來說說壓力式溫度計的組成及分類。

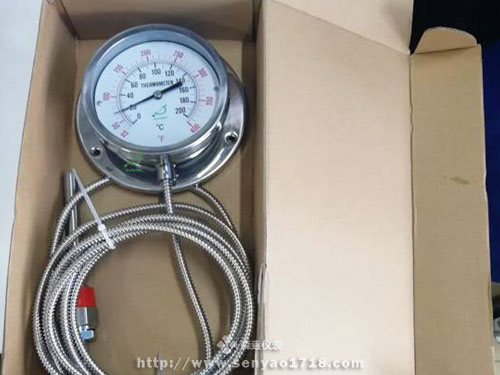

一個標準的壓力式溫度計由敏感元件溫包、傳壓毛細管和彈簧管壓力表組成。壓力式溫度計根據其溫包內的不同介質可以分為氣體式壓力式溫度計和液體式壓力式溫度計。氣體式溫度計就是溫包內充以氣體,如氮氣,測溫上限可達500℃,壓力與溫度的關系接近于線性,但是溫包體積大,熱慣性大;液體式壓力式溫度計就是溫包內若充以液體,如二甲苯、甲醇等,溫包小些,測溫范圍分別為-40℃到200℃和-40℃~170℃;若充以低沸點的液體,其飽和汽壓應隨被測溫度而變,如丙酮,用于50℃~200℃,但由于飽和汽壓和飽和汽溫呈非線性關系,故溫度計刻度是不均勻的。
