壓力式溫度計的工作原理是根據裝入密封容器之內的感溫介質的壓力會隨著溫度而變化的原理，來測量溫度。壓力式溫度計主要是有彈簧管、連接毛細管與溫包構成的。其內部還有一個具備感溫介質的封閉體系。溫包在受熱的條件下，增大的壓力方向沿著彈簧管在傳動組織的帶動下，儀表的指針也會在一定程度上影響彈簧管的彈性變形，然后顯示其溫度的。

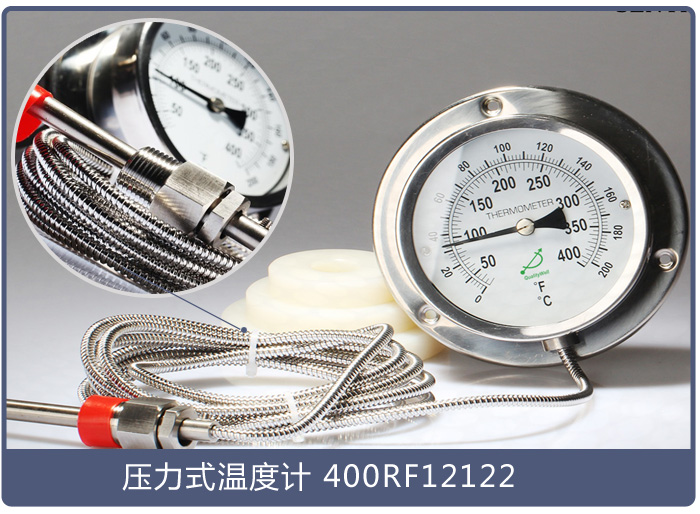

接下來森垚儀表為大家講解一下400RF12122的壓力式溫度計的結構及原理：

結構型式：徑向型

連接：1/2"NPT

安裝：后法蘭

材料：全不銹鋼SS304

表面直徑：100mm

感溫管直徑：10mm

感溫管長度：150mm

溫度范圍：0-200℃&℉（可定制）

精度：±2%

表蒙：玻璃

充油式：可充油

防護等級：IP65（防塵，噴水)

毛細線長：3米

壓力式溫度計利用液體或氣體的壓力或體積隨溫度變化的特性制成的接觸式溫度傳感器。它是常用的直讀式測溫儀表。

從原理上說，玻璃液體溫度計(包括zui常用的水銀溫度計)也屬于這類測量儀表。一種靈敏度更高的壓力式溫度計由溫包、毛細管、彈簧管(波登管)、連動機構和指針構成。溫包接觸被測對象，進行熱交換達到平衡。充灌于密閉的溫包、毛細管和彈簧管內的工作物質的壓力(或體積)隨溫度而變化。

壓力的變化使彈簧管的曲率發生變化，并使自由端產生位移，通過連桿和傳動機構帶動指針直接在刻度盤上指示溫度的變化值。

壓力式溫度計一般都是用在船上設備、冷藏設備和熱水鍋爐上。
